单层土工布特征孔径与有效孔径测定的解决方案

土工布有效孔径测定仪：利用干筛法或湿筛法原理来测定土工布的特征孔径。

①（湿筛法）：

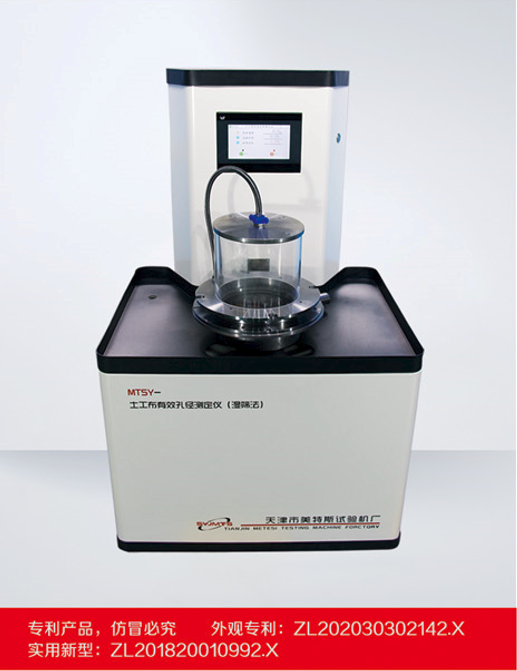

MTSY-02型 土工布有(等)效孔径测定仪

外观：ZL202030302142.X

实用新型：ZL201820010992.X

土工布有效孔径测定仪适用于用湿筛原理测定单层土工布及其有关产品特征孔径的方法。仪器适用于所有类型的土工布产品有效孔径的测定。其性能符合GB/T17634《土工布及其相关产品有效孔径的测定—湿筛法》标准对仪器的要求。

●测试原理

以不加张力的单层土工布及其有关产品试样作为筛网，在规定的振动频率和振幅下，对试样及级配颗粒材料进行喷水，使颗粒级配材料通过试样。以通过的颗粒材料和特定粒径表示试样有效孔孔径。

◎含标准颗粒

●技术参数

1、夹持器内径：Φ176mm

2、振动频率：50Hz

3、振动幅度：1.5mm（振动高度3mm）

4、时间设定：0～999/S

5、电机参数：2800r/min  550W

6、电源：380V

7、外型尺寸：700×550×1100mm

8、整机重量：110Kg

②（干筛法）：

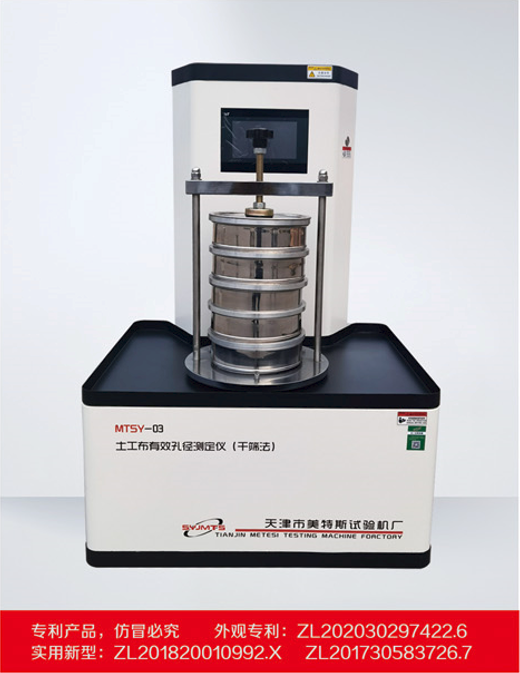

MTSY-03型 土工布有效孔径测定仪（干筛法）

   外观：ZL202030297422.6

实用新型：ZL201820010992.X    ZL201730583726.7

适用于用干筛原理测定单层土工布及其有关产品特征孔径的方法，本仪器适用于所有类型的土工布产品。【符合标准】：GB/T 14799、JTGE50公路土工合成材料试验规程、SL235土工合成材料试验规程。

◎含标准颗粒一套、试样压环五只、可同时做5种试样

●技术参数

1、筛子直径：200mm

2、筛子叠高：400mm

3、筛座振幅：8mm

4、筛摇动次数：221次/分

5、振击次数：147次/分

6、回转半径：12.5mm

7、电源：380V   功率：0.37千瓦

8、外型尺寸：700×550×1000mm

9、整机重量：80公斤
