讲解水运工程塑料排水板纵向通水量仪的主要作用与应用范围

本篇主要讲述了JTS-206水运工程塑料排水板应用技术规程，JTGE50标准中塑料排水板通水量试验方法，本产生产的MTSY-14型全自动塑料排水板纵向通水量测定仪（以下简称纵向通水仪）可满足这一标准。

●2.0.1塑料排水板：由芯板和滤膜组成,在地基加固中起排水作用的土工合成材料。

●2.0.4 纵向通水量：在一定的侧向压力条件下,单位水力梯度、单位时间沿塑料排水板纵向通过的水量。

●测试原理：

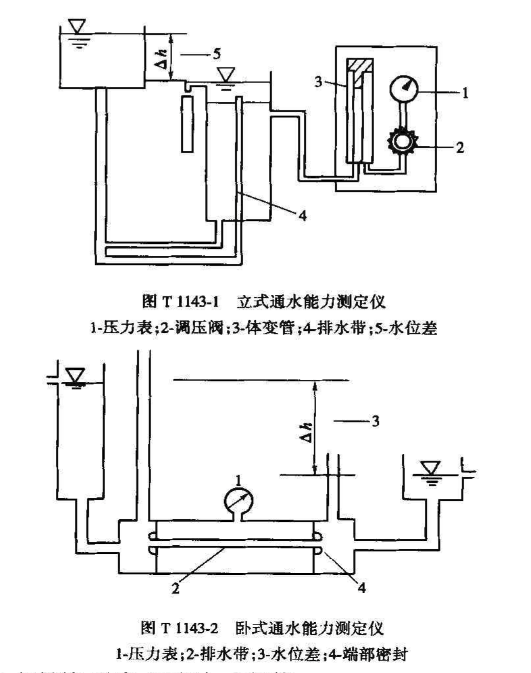

B.3.1通水量仪可采用立式或卧式。

B.3.2侧压力可通过乳胶膜或淤泥土施加到塑料排水板上。采用乳胶膜时,其厚度宜小于0.3mm。

B.3.3试样有效长度宜为400mm,试验时的水力梯度宜为0.5,侧压力值宜稳定在350kPa。

B.3.4通水量测试应在稳定的侧压力和水力梯度下渗流1h后进行,每小时测试1次，

直到前后两次通水量差小于前次通水量的5%为止,以ZUI后一次测试结果作为塑料排水板的通水量。

●产品介绍：

MTSY-14型 全自动塑料排水板纵向通水量测定仪（卧式）

产品，仿冒必究         实用新型：ZL201720585740.5

外观：ZL202030294634.9     ZL201730588392.2

塑料排水板也是土工聚合物排水带、塑料板，是一种常用的带状排水材料，其截面宽度为l0cm，厚度为5mm左右。其质量指标主要为复合体及滤膜的抗拉强度和纵向通水量，符合标准JTS-206水运工程塑料排水板、JTGE50公路工程土工合成材料、SL235土工合成材料。

我厂研制生产，经质检zhong心运行试验证明，设计合理、各项指标均达到设计要求；适用于测试塑料排水板纵向通水量的专用测试仪器。

●主要特点

1、不锈钢加高强合金铝配件，耐腐蚀性强

2、采用大屏幕彩色触屏液晶控制系统、恒压精度准确

3、配备供水水箱，带加热制冷保持恒温水

4、通水量可直观显示

●技术参数

1、试件尺寸：100mm×450mm

2、电源电压：220V

3、外型尺寸：1000×600×1260mm

4、整机重量：130Kg
