预应力塑料波纹管柔韧性的试验方法说明

本篇文章主要讲解了JT/T529标准中预应力混凝土桥梁用塑料波纹管柔韧性的试验方法，本厂生产的MTSH-3型 管材柔韧性试验仪可满足这一试验要求。

柔韧性flexibility

物体在受力变形后,不易折断的性质。

塑料波纹管按6.3.5.2反复弯曲5次后,采用专用球形塞规,应能顺利地从塑料波纹管节中通过。

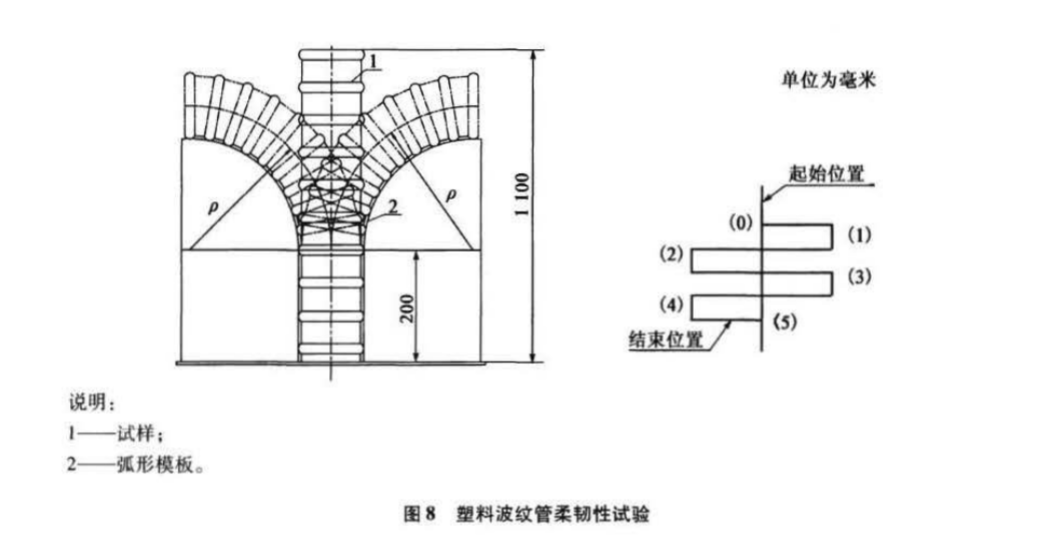

试验方法：将一根长1 100mm试样,垂直地固定在测试平台上,按图8位置安装两块弧形模板,其曲率半径(p)应符合表6的要求。

在试样上段900mm 范围内,向两侧缓慢弯曲试样至弧形模板位置,如图8所示,左右往复弯曲5次。

当试样弯曲至zui终结束位置,保持弯曲状态2min后,将图9所示的球形塞规放入塑料波纹管管节内,观察球形塞规能否顺利通过。

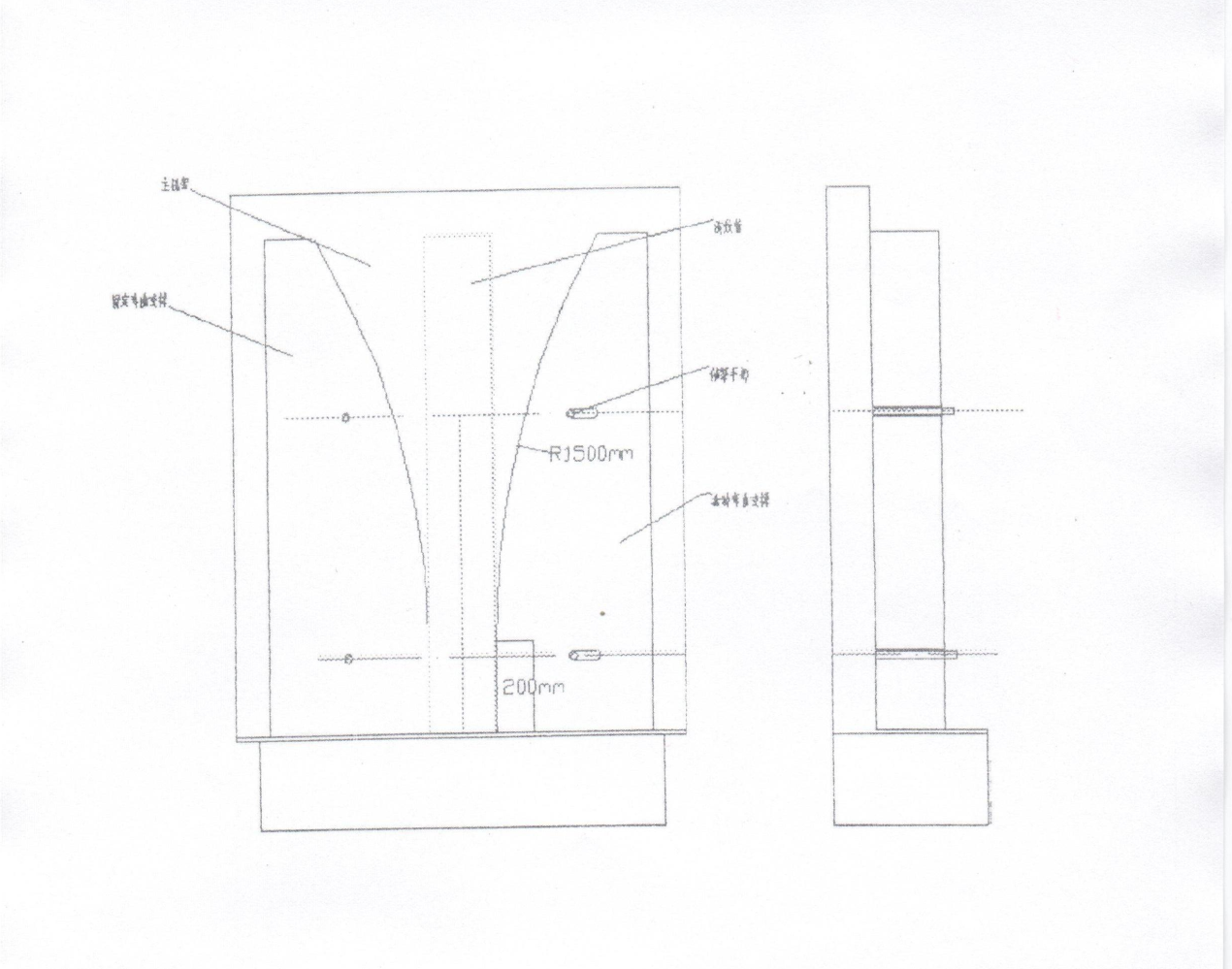

MTSH-3型 管材柔韧性试验仪

管材柔韧性试验仪用于预应力混凝土桥梁用塑料波纹管柔性试验。满足交通部JT/T529预应力混凝土桥梁用塑料波纹管》的要求。

●技术参数

1、测量波纹管规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、

     Φ100mm、Φ115mm、Φ130mm。

2、弯曲半径：1500mm和1800mm。

3、弯曲支撑机构间距调节范围：R1500规格的为50-100mm，

     R1800规格的为100-150mm。

4、试件长度：1100mm。

5、塞尺规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、

    Φ100mm、Φ115mm、Φ130mm。

6、采用全不锈钢材料制成。

7、外型尺寸：1050×450×1430mm

8、整机重量：125kg
