施釉砖陶瓷有釉砖表面耐磨性的试验方法

MTSY-7型 陶瓷砖釉面耐磨测定仪

本试验仪根据ISO/DIS10545/7《陶瓷砖－施釉砖陶瓷砖表面耐磨性试验方法》和 GB/T3810.7《陶瓷砖釉面耐磨性试验方法》标准而设计制作的仪器。将一定量的磨料置于陶瓷砖釉面上，使磨料在釉面上研磨，目测比较被磨试样釉面的差别分类。

●技术参数

1、试样尺寸：100×100（mm）;可同时作09个样品（亦称八头磨）或1791个样品（亦称三头磨）的耐磨试验，少于09个试样的耐磨试验亦可通用。

2、支承转盘中心与每个试样中心距离为195，且相邻两个试样夹具间距相等。

3、支承盘额定转速：300±10%rp/min

4、偏心距：e =22.5 mm

5、带橡胶密封的金属夹具内径Ф83, 夹具内空间高度是25.5mm, 提供的试验面积约为54mm²

6、外型尺寸：700×650×600mm

7、整机重量：109Kg

原理：

砖釉面耐磨性的测定,是通过釉面上放置研磨介质并旋转,对已磨损的试样与未磨损的试样的观察对比,评价陶瓷砖耐磨性的方法。

5.1耐磨试验机:

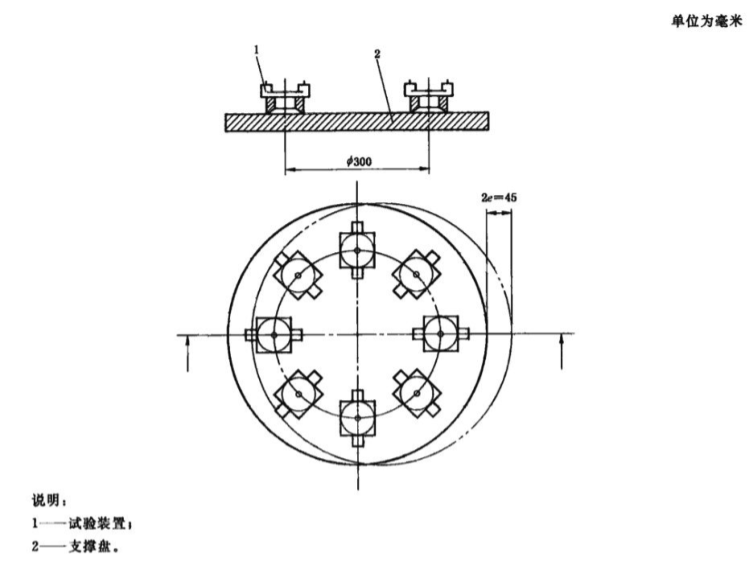

耐磨试验机(见图1)由内装电机驱动水平支承盘的钢壳组成，试样ZUI小尺寸为100 mm×100 mm。支承盘zhong心与每个试样zhong心距离为195 mm。相邻两个试样夹具的间距相等,支承盘以300 r/min的转速运转,随之产生22.5 mm的偏心距e。因此,每块试样做直径为45 mm的圆周运动,试样由带橡胶密封的金属夹具固定(见图2)。夹具的内径是83 mm,提供的试验面积约为54 cm²。橡胶的厚度是9 mm,夹具内空间高度是22.5 mm。试验机达到预调转数后,自动停机。
