管材与管件连接后承受纵向拉力试验仪

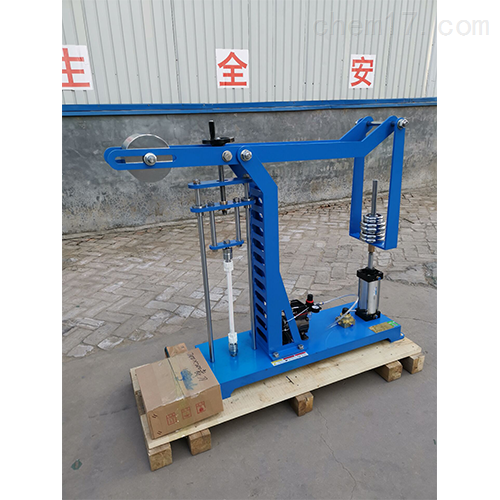

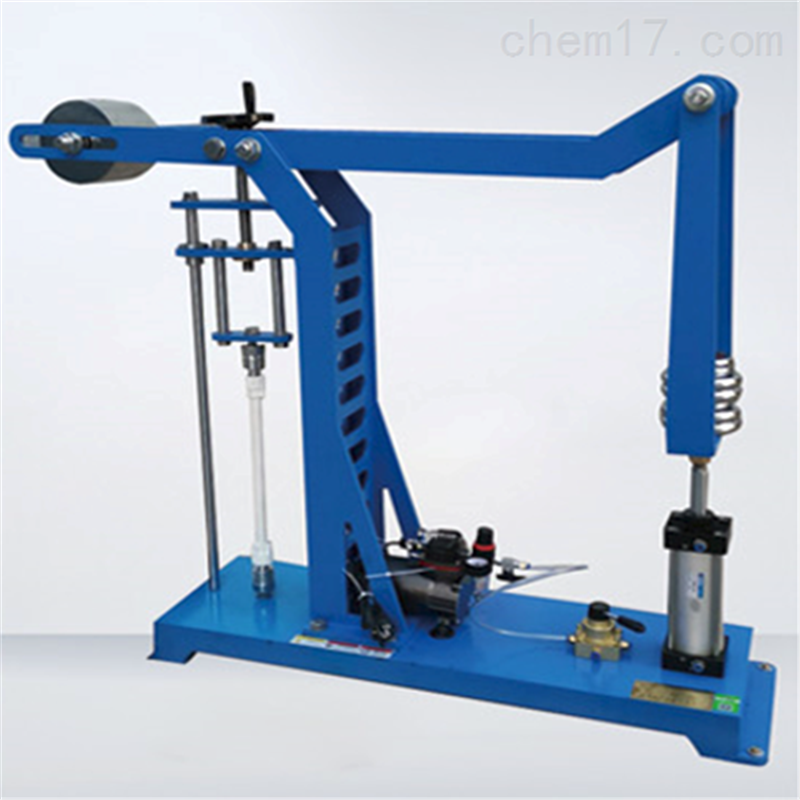

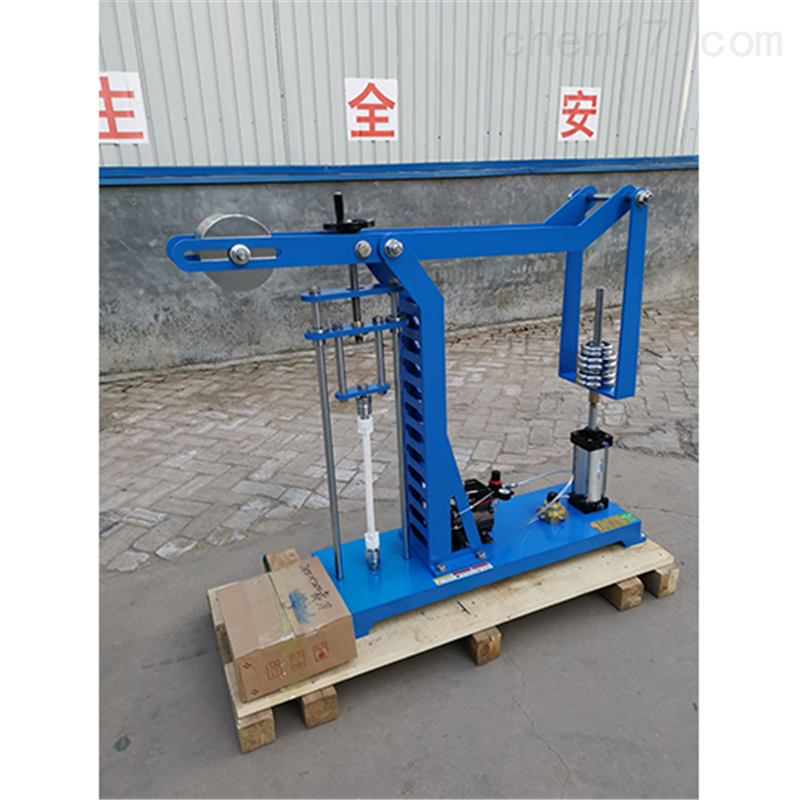

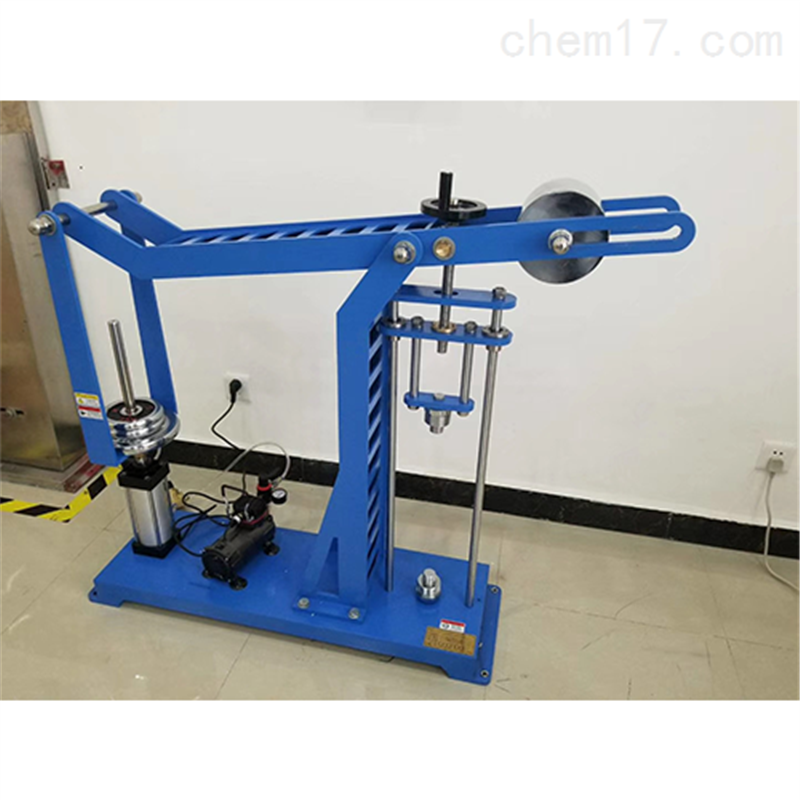

MTSH-16型 管材与管件耐拉拔试验仪

仪器设备为满足GB/T 15820聚乙烯压力管材与管件的连接耐拉拔试验，适用于直径不大于 63 mm的聚乙烯(PE)压力管材与不同材质，不同结构形式的管件的连 接，不适用于熔焊连接 。检验聚乙烯压力管材与管件连接后承受纵向拉力时的耐拉拔能力。

●主要特点

配备波纹管专用夹具，可以做桥梁用预应力波纹管的拉拔试验

管材与管件连接后承受纵向拉力试验仪●技术参数

1、恒载施力：20N-5000N

2、测试工位：290个

3、杠杆比例：1:10

4、试验管材尺寸范围：DN16-DN63

管材与管件连接后承受纵向拉力试验仪●试验方法

4.1试样由管件与一或二段聚乙烯管材组装而成，每段管材长度至少为 300 mm。管材尺寸应与管件 相配，并按产品说明书的要求组装。

4.2 试样数量为三件，试验温度为23士2C. 调试仪器至工作状态。

4.3 测童管材内径的ZUI大值、ZUI小值，取算术平均值;测量管材外径的ZUI大值、ZUI小值，取算术平均值 用下列公式计算试验所需要的力K:

                                  K=15×α×π÷4 ×（d1-d）

式中:a--聚乙烯管材的允许设计应力;

D1— 管材平均外径，mm;

d— 管材平均内径，mm

K值取小数点后一位有效数字。

4.4 将试样固定在拉力计上(或悬挂于框架上)，在30 s内逐渐施加到计算的力K，保持试样在恒定的 纵向拉力1h，检查试样连接处是否松脱

4.5 试验结果 在三件试样中，试样连接处均未松脱，则认为通过试验。
