土工布电动液压取样器圆形试样

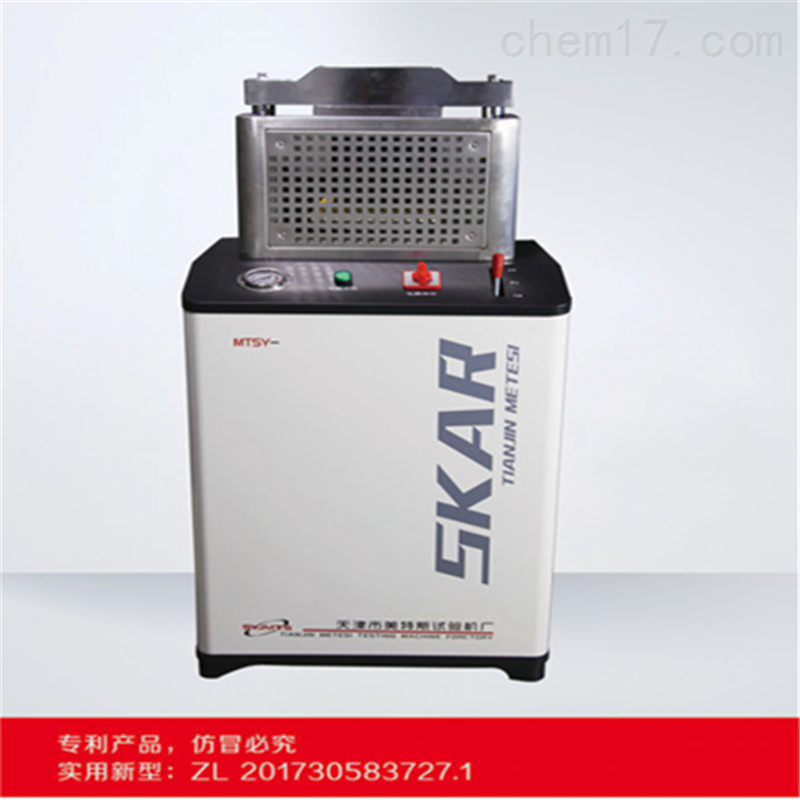

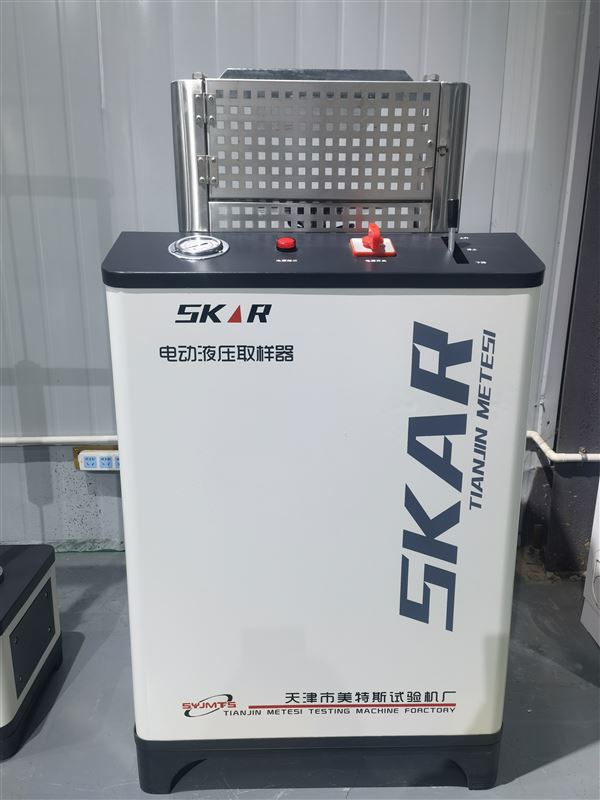

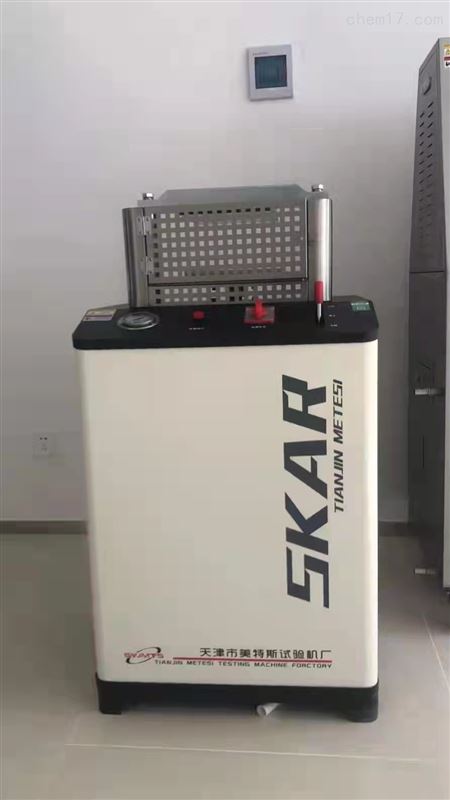

MTSY-05型电动液压取样器

实用新型：ZL 201730583727.1

用于裁取各种土工合成材料，操作简便。

土工布电动液压取样器圆形试样●技术参数

1、zui大载荷：20KN

2、工作速度：20mm

3、活塞zui大行程：80mm

4、电源电压：AC380V  50HZ

5、整机重量：80Kg

6、外型尺寸：600×500×1200mm

土工布电动液压取样器圆形试样●本机特点：

     本机采用液压驱动运行，运行过程平稳、an全可靠，效率高、噪音低，使用寿命长等优点。

●主要结构与工作原理：

本机主要由机架、液压系统级电气系统等组成。

1、机架部分：

主要由横梁、立柱、托盘、油缸、外壳、底座等组成。

2、液压系统：

由液压泵、转换阀、油箱、滤油器及油管、接头组成。

液压泵为轴向柱塞高压泵，流量为2.5m3/min额定压力31.5Mpa,由1500KW三相电机直接驱动，固定在底座上。

转换阀装在前面板的右侧，由手动杆操纵。向上提油缸上升，向下按油缸下降，中间为停止。

溢流阀设在机壳内。溢流阀是调节压力范围的，此项程序在出厂前已调试好，不可随意调节。

●使用方法:

1、使用前首先向油箱内加注液压油（打开后盖板加油），检查各种油管接头盒紧固件是否动，如有松动则拧紧即可，以防漏油，影响使用，检查电气系统接地。

2、操作程序及方法：

开始时，将手动杆至中间停止位置，接通电源，油泵开始工作；搬动手动杆使活塞上升一段距离，观察有无卡滞等异常现象，如有，侧停机检查，排除，如无异常现象应使活塞上升一段距离再下降，这样往返几次以排尽油缸内的空气，观察油管内无气泡就可正常使用。
