土工合成材料规定压力下厚度的测定第1部分:单层产品厚度的测定方法
●原理：对试样施加规定压力的两基准板间的垂直距离。

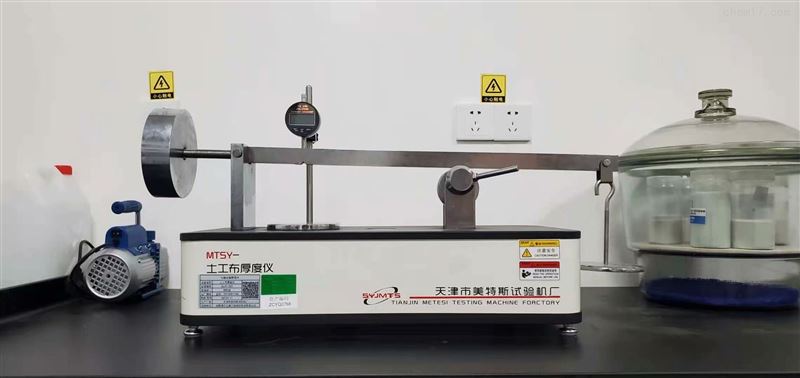

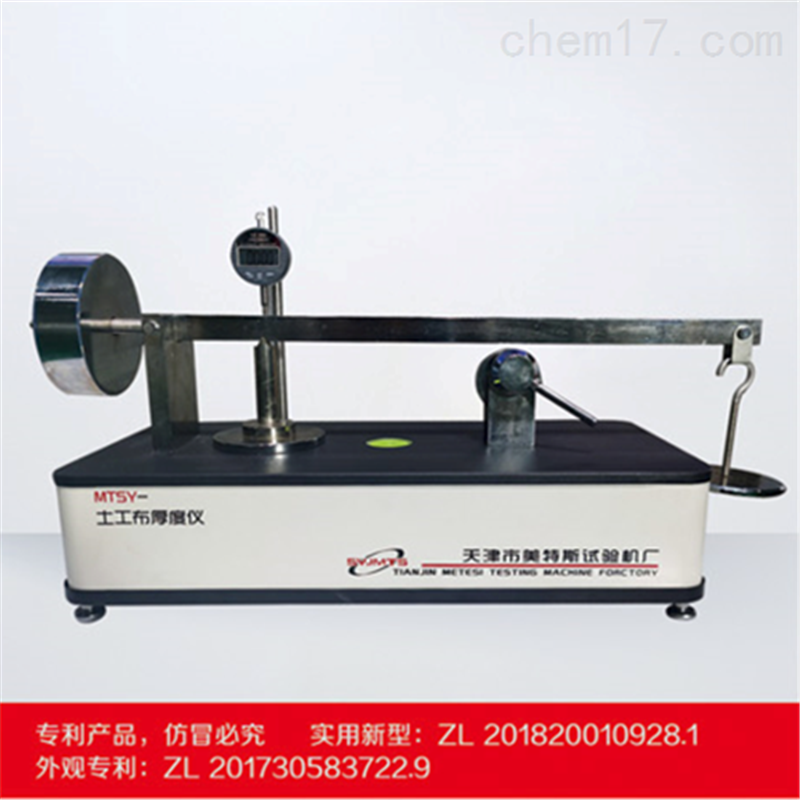

MTSY-16型 土工布厚度仪
实用新型：ZL 201820010928.1外观：ZL 201730583722.9
本仪器采用杠杆原理，放大了加压力臂长度，在有限的空间和有限的砝码质量条件下，实行了对试样2kPa、20kPa、200kPa压力条件下测试其厚度。其仪器结构简单、造型美观大方、便于操作，是生产、检定土工布和土工膜厚度的检测仪器。该仪器适用于GB/T13761《土工布厚度的测定方法》、JTGE50《厚度测定》、ISO9863《土工布在固定压力下厚度测定方法》 SL235等试验标准。是各类土工布和土工膜厚度测试的检测仪器。
杠杆砝码加压式土工布厚度仪●技术参数
1、压脚面积：25cm²
2、压脚重量：5N（2kPa±0.01kPa 压脚自重：510.2g）
3、二次压重：20kPa±0.1kPa
4、三次压重：200kPa±1kPa
5、百分表：0~12mm zui小分度值0.01mm
6、外型尺寸：560×380×750mm
杠杆砝码加压式土工布厚度仪●仪器安装与试验方法
3.1仪器安装：
3.1.1将仪器拆箱后用干净的软绵布擦净包装木屑及其它尘粒，将其安放在适当高度的工作台面上，在四处底角下面各垫上一片软硬适度的橡胶板。
3.1.2旋动底角调节螺钉，观看水准器使之气泡居中，并能使四只脚底扎实的接触橡胶板。
3.1.3将仪器附带的附件盒安置在旁边，以于备用。
3.2试验步骤：
3.2.1测试人员须按相关试验方法标准取样，使试样处在符合方 法标准要求的测试状态。
3.2.2用手摇起支撑架，使支架顶起横梁和挂在横梁右边的加压砝码全部重量。
3.2.3取出横梁下的可换压脚，根据测试样品厚度选择压脚型号。0.5号适应测试土工膜、5号适应测试0.5~5mm厚度范围的土工布合成材料、10号适应测试5~10mm厚度范围的土工布合成材料、15号适应测试10~12mm厚度范围的土工布合成材料。
