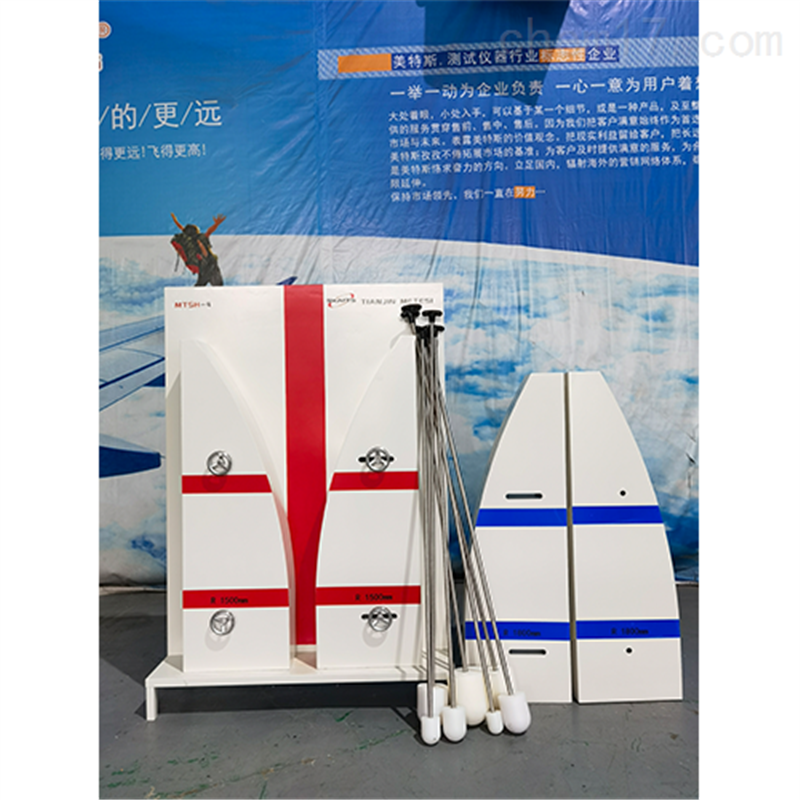

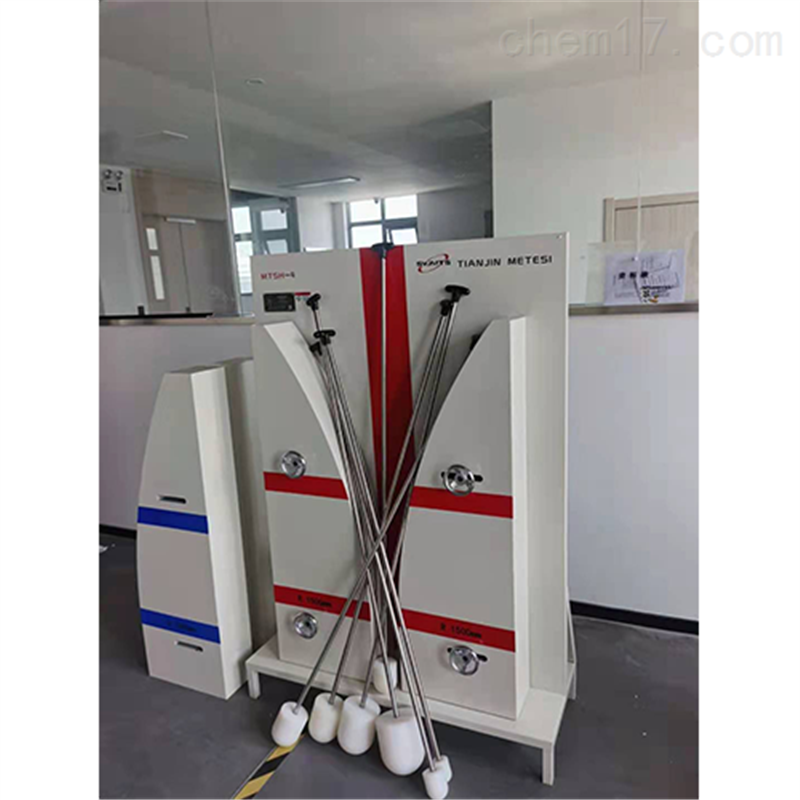

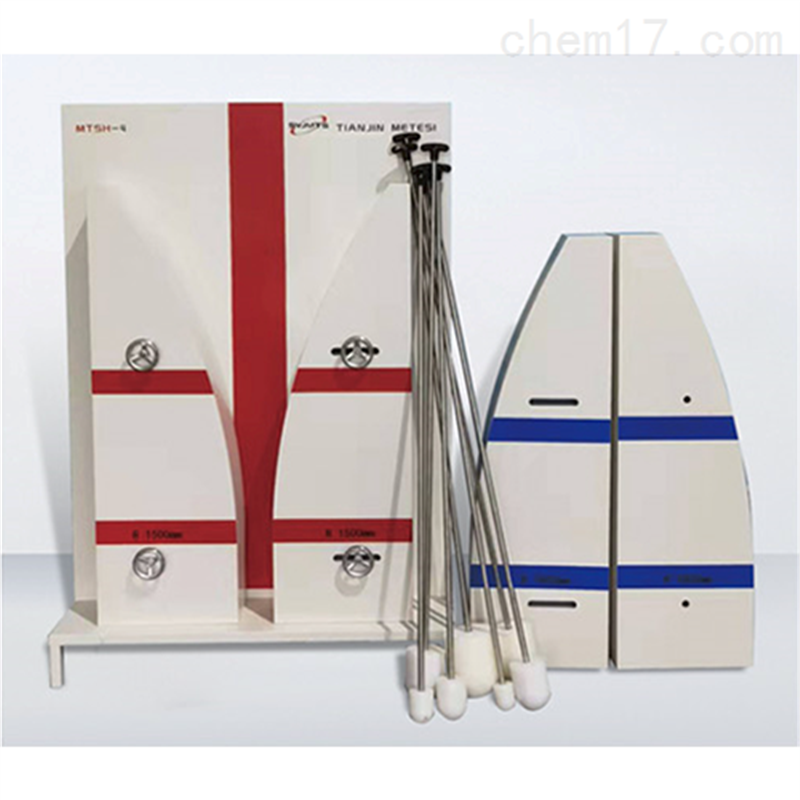

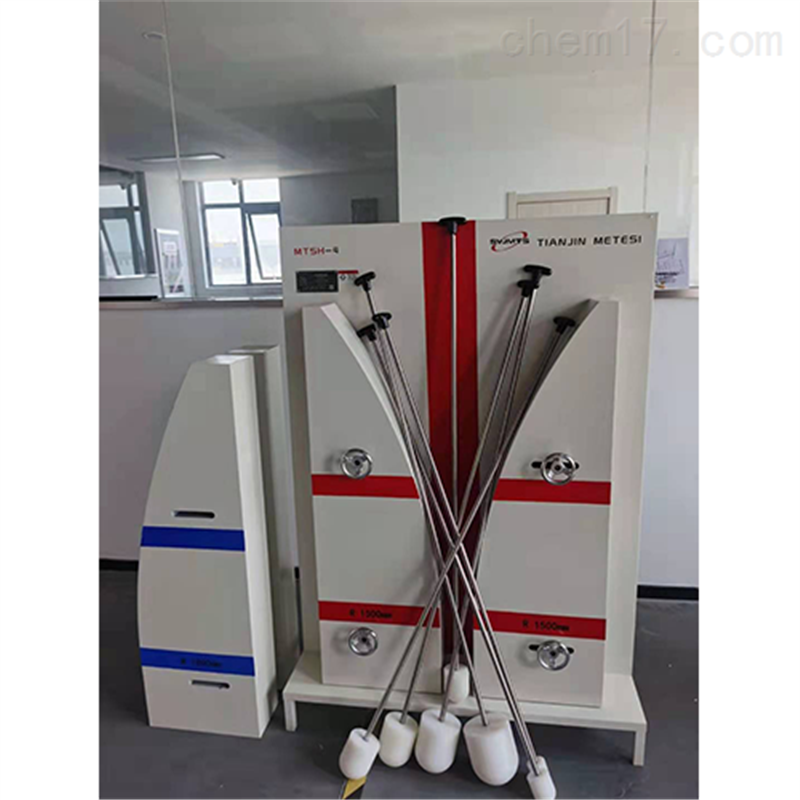

美特斯管材塞规柔韧性试验装置

MTSH-4型 管材柔韧性试验仪

美特斯管材塞规柔韧性试验装置用于预应力混凝土桥梁用塑料波纹管柔性试验。满足交通部JT/T529预应力混凝土桥梁用塑料波纹管的要求。

美特斯管材塞规柔韧性试验装置●技术参数

1、测量波纹管规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、

     Φ100mm、Φ115mm、Φ130mm。

2、弯曲半径：1500mm和1800mm。

3、弯曲支撑机构间距调节范围：R1500规格的为50-100mm，

     R1800规格的为100-150mm。

4、试件长度：1100mm。

5、塞尺规格：Φ50mm、Φ60mm、Φ75mm、Φ90mm、

    Φ100mm、Φ115mm、Φ130mm。

6、采用钢制静电喷涂制成。

7、外型尺寸：1050×450×1430mm

8、整机重量：125kg

●试验方法

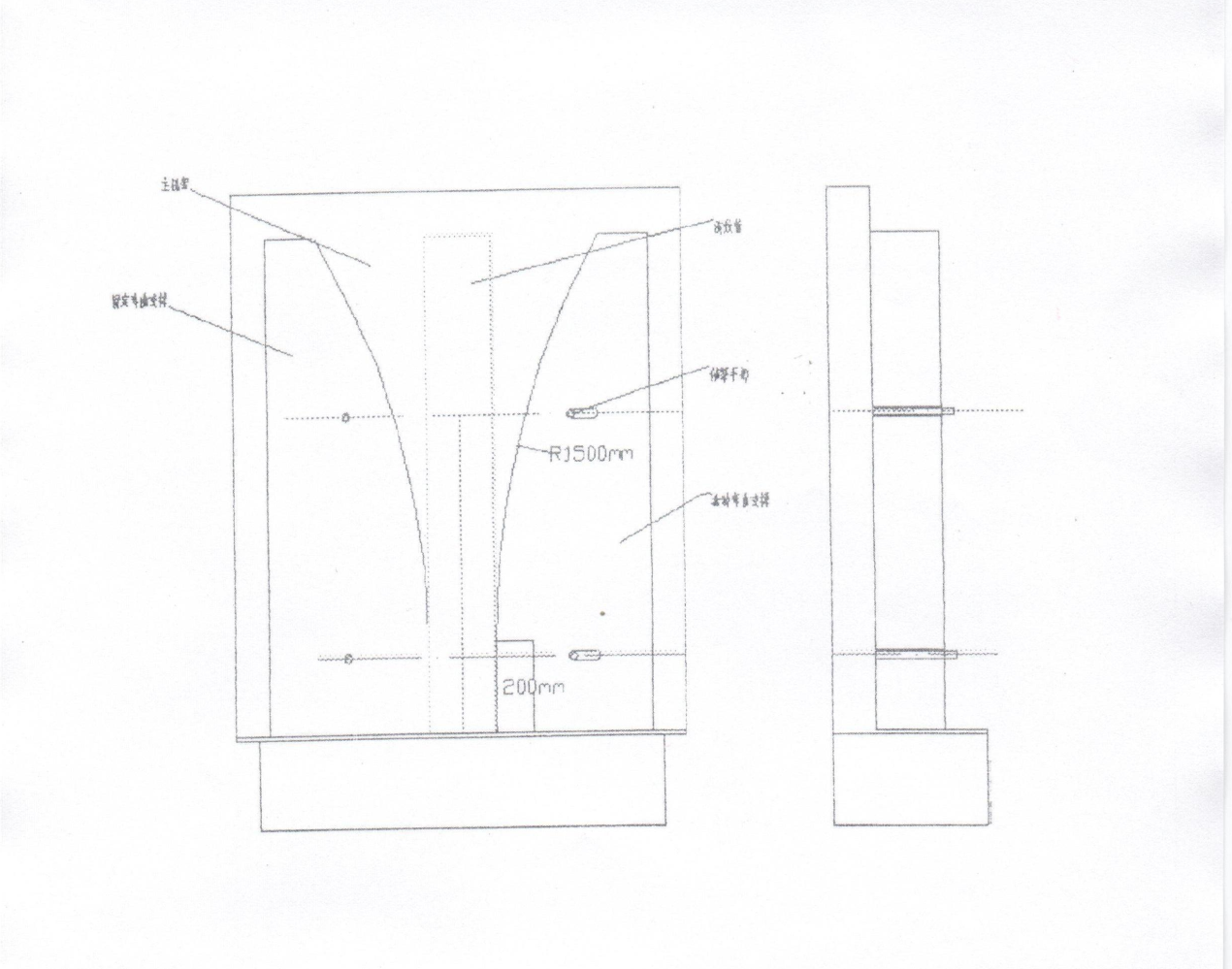

将一根长1100mm的样件，垂直地固定在测试平台上，按图所示位置安装两块弧形模板，其圆弧半径r应符合规定要求。在样件上部900mm的范围内，用手向两侧缓慢弯曲样件至弧形模板位置，左右往复弯曲五次。

按图所示做一塞规，当样件弯曲至zui终结束位置保持弯曲状态2min后，观察塞规能否顺利地从波纹管中通过。
