美特斯穿刺性能土工布动态穿孔测定仪

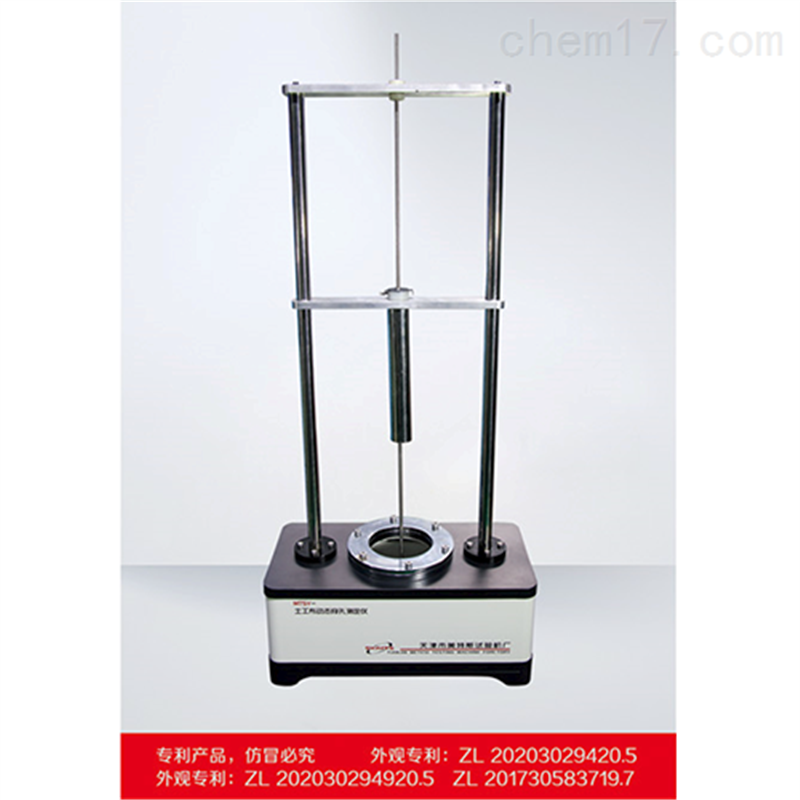

MTSY-04型 土工布动态穿孔测定仪

 外观：ZL 20203029420.5

外观：ZL 202030294920.5   ZL 201730583719.7

美特斯穿刺性能土工布动态穿孔测定仪用于测定土工布及其有关产品阻抗从固定高度落下的钢锥穿透能力。落锥的贯入度表征了掉下的尖石落在土工布表面造成该产品的损坏程度。其性能符合JTGE50公路土工合成材料试验规程、SL235土工合成材料试验规程、GB/T17630、GB17642、土工布及其有关产品动态穿孔试验—落锥法标准中对仪器的要求。

美特斯穿刺性能土工布动态穿孔测定仪●测试原理

将土工布试样水平夹持在夹持环中，规定质量的不锈钢锥从500mm，高度跌落在试样上，由于落锥刺入试样而使试样上形成破洞，再将标有刻度的小角量锥插入破洞测得穿透程度。

含小角量锥1只

●技术参数

1、夹持环内径：150±0.5mm

2、锥尖至试样距离：500±2mm

3、不锈钢锥：zui大直径ф50mm

                    锥角45度

                    总质量1000±5g(含导杆)

4、小角量锥：质量600±5g

5、外型尺寸：600×300×1500mm

6、整机重量：45Kg
